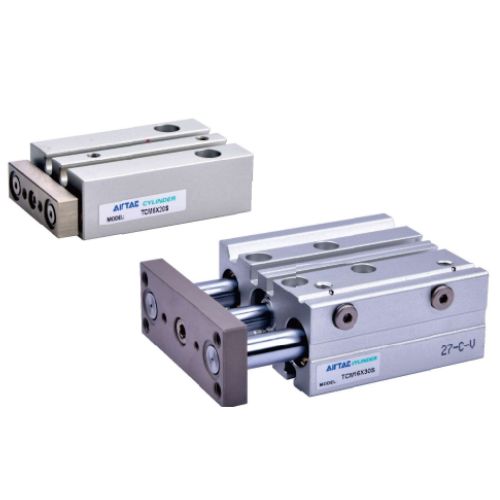

Cilindro guiado AirTAC Serie TCL/TCM (estándar JIS)

Marca: AirTAC
🔹 Tipo de componente: Cilindro neumático guiado estilo JIS (guided cylinder) — Serie TCL/TCM
🔹 Norma: Cumple con la norma JIS para cilindros guiados
🔹 Guía antiparlante: Dos guías de acero de rodamiento lineal o bronce, diseñadas para evitar la rotación bajo cargas radiales o torque elevado
  • Rodamiento de bolas (steel ball linear bearing): ideal para movimientos verticales, alta precisión y capacidad de carga con baja fricción
  • Guía deslizante de bronce (bronze sliding bearing): adecuada para soportar cargas radiales importantes, duplicando la resistencia a impactos horizontales y aumentando la rigidez torsional con respecto a un cilindro sin guía
🔹 Diseño compacto: Unidad de guía y de accionamiento integradas en un solo barril, minimizando espacios y eliminando la necesidad de accesorios adicionales
🔹 Instalación precisa: Cuerpo con orificios de orientación exacta en la base, la parte trasera y la placa de fijación (orificios tipo ΦPA), ideales para montaje con alta precisión
🔹 Sensores: Provisión para montaje de interruptores, con ranuras para hasta cuatro switches magnéticos
🔹 Montaje versátil: Diseño del cuerpo que permite múltiples formas de montaje (multi-mount) para adaptarse a diferentes configuraciones de instalación
🔹 Dimensiones típicas: Disponible en diámetros de vástago desde aproximadamente 6 mm hasta 63 mm; carrera estándar entre 5 mm y 250 mm
🔹 Presión operativa: Doble efecto con presión de trabajo típica entre 0.15 y 0.7 MPa (23–100 psi), presión de prueba alrededor de 1.05 MPa (152 psi); en algunos casos hasta 1.5 MPa (215 psi)
🔹 Temperatura y velocidad: Temperatura de operación entre –20 °C y +70 °C; velocidad de carrera entre 30 y 500 mm/s según dimensiones
🔹 Aplicaciones típicas: Automatización industrial de precisión, elevación vertical, sistemas de posicionamiento con carga lateral, ensamblaje, manipulación pesada, sistemas donde se requiere evitar la rotación del vástago.
🔹 Ventajas: Alta rigidez y resistencia al torque, precisión de guiado, montaje compacto, adaptación a aplicaciones diversas, integración sencilla de sensores y montaje altamente preciso.
